产品概述

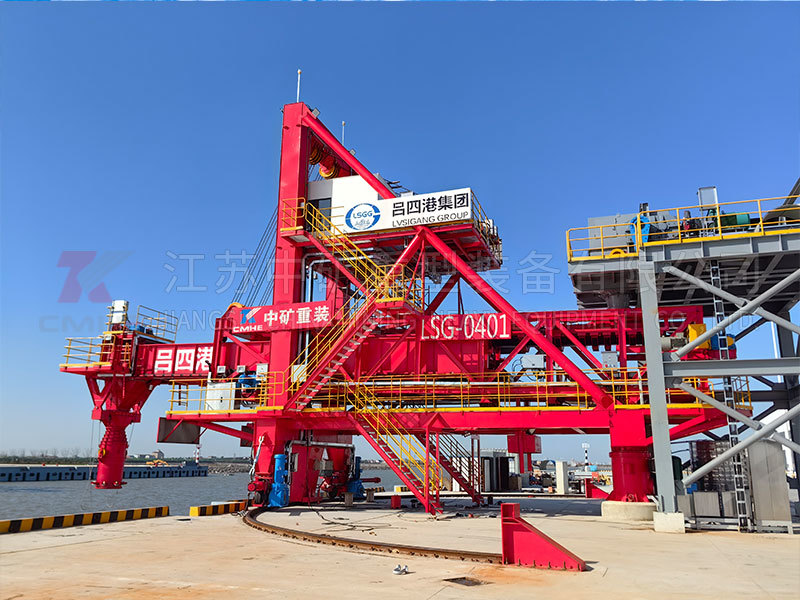

圆弧轨道式装船机是一种高效连续装船设备。广泛应用于水泥、粮食、砂石、煤炭等行业。弧线式装船机的前端栈桥轨道呈弧线形，装船机的前端回转台车的中心与后端墩柱中心距离不变，物料靠来回摆动的装船悬臂内的皮带机装船。这种装船机所需码头岸线的长度和码头前沿皮带输送机的长度比移动式装船机明显减少，因而可以节省码头建设费用;对船型的适应性也较转盘式装船机好，装船效率高，所以被大型散料的煤炭或矿石码头采用。
结构特点
圆弧轨道式装船机由伸缩溜筒系统、臂架系统、门架、臂架伸缩机构、皮带机系统、大车行走系统、后回转支承、防风锚定、司机室、电器室、电气系统、附属结构、润滑系统、除尘装置等部分组成。
工作原理：后方供料皮带机对准装船机后回转支承旋转中心处受料点供料，物料经装船机上皮带机输送至头部经伸缩溜筒落下对船舶装载。在装载过程中，通过大车行走、臂架伸缩、溜筒伸缩、臂架俯仰等机构的单独或组合动作即可完成对不同型式的被装船舶在舱长及舱宽各方向的覆盖，达到装船目的。另外俯仰机构与伸缩溜筒机构的配合可适应不同水位及被装船舶物料高度的变化。
相关参数
| 额定装船效率 | 1000-1200t/h | |
| 装船货种 | 散料 | |
| 轨道中心距旋转中心距离 | 12m | |
| 装船半径 | 27m | |
| 圆弧轨道中心距码头前沿距离 | ~1m | |
| 装船机受料点带面高程 | 趸船甲板面+2.5m | |
| 装船皮带俯仰角度 | 工作0° ~+10°,非工作+15° | |
| 最大轮压 | ≤250KN | |
| 适用船型 | 800吨级至5000吨级 | |
| 工作速度及范围 | 大车行走 | 速度：10.4m/min，旋转角度-55°—+55° |
| 皮带机 | 带宽：1200mm，带速：2.5m/s | |
| 臂架伸缩 | 速度：12m/min，行程：10m | |
| 供电 | 供电方式 | 后支承处固定供电 |
| 电制 | 交流、三相四线制、380伏、50赫兹 | |
