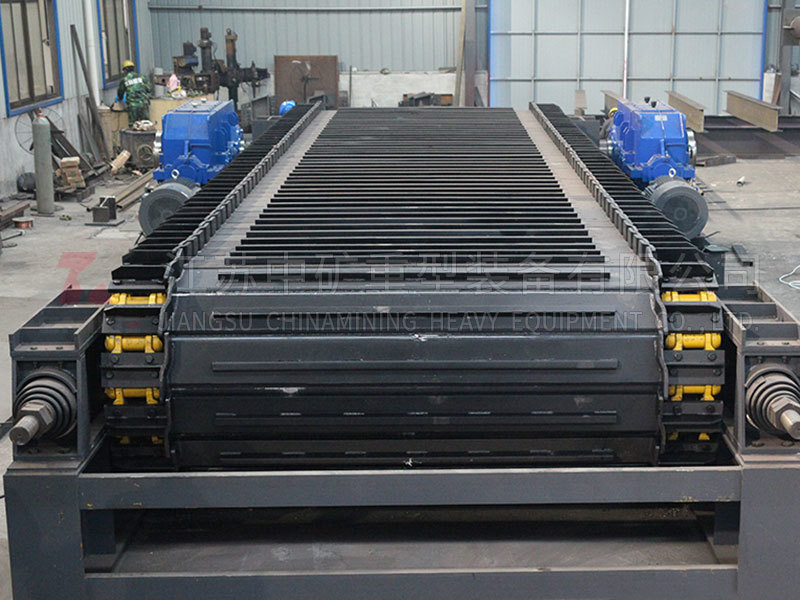

重型板式输送机
产品简介
BZ型重型板式输送机是运输机械的辅助设备，该机在大型选矿厂破碎分级车间及水泥、建材等部门，作为料仓向初级破碎机连续和均匀给料之用，也可用于短距离输送粒度与比重较大的物料。可水平安装，也可倾斜安装，倾角12度。
产品特点
•驱动链条采用专业厂家生产的标准干式履带链条，无需润滑，安装维护方便。
•所有键连接部位均采用胀套和锁紧盘连接，不损伤轴径，减少应力集中，方便拆装。
•槽板为冲压焊接结构，槽板互相搭接，工作时不漏料，槽板上下加强，具有更大的承载能力。
•驱动装置采用悬挂单点浮动支撑方式，齿经啮合不受基础精度影响，可大限度减少板喂机的径向安装尺寸。
型式、基本参数与尺寸
•型式
重型板式输送机按照传动方式分
a)右传动：传动装置在物料运行方向右侧
b)左传动：传动装置在物料运行方向左侧
按照给料速度变化方式分
a)定速式
b)调速式
技术规格与尺寸参数
型号 | 槽板宽度(mm ) (mm ) | 头尾轮轴中心距(mm ) | 速度 (m/s) | 给料粒度(mm ) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸(mm) | 备注 |
BZ160-9 | 1600 | 9000 | 0.01-0.07 | ≤1000 | 27-270 | 30 | 11250x4153x2890 |
|
BZ180-8 | 1800 | 8000 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 10250x4153x2890 |
|
BZ180-8.75 | 1800 | 8750 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 11050x4553x2890 |
|
BZ180-9 | 1800 | 9000 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 11250x4553x2890 |
|
BZ180-9.8 | 1800 | 9800 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 12000x4553x2890 |
|
BZ180-10 | 1800 | 10000 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 12200x4553x2890 |
|
BZ200-9.8 | 2000 | 9800 | 0.01-0.07 | ≤1000 | ≤500 | 37 | 12000x4553x2890 |
|
BZ220-10 | 2200 | 10000 | 0.01-0.07 | ≤1200 | ≤700 | 45 | 12000x4753x2890 |
|
BZ230-10 | 2300 | 10000 | 0.01-0.07 | ≤1500 | ≤800 | 45 | 12000x4853x2890 |
|
BZ240-10 | 2400 | 10000 | 0.02-0.06 | ≤1600 | ≤850 | 2x37 | 12000x4953x2890 |
|
BZ250-11.5 | 2500 | 11500 | 0.01-0.07 | ≤1800 | 550-900 | 2x45 | 12000x5053x2890 |
|
注：
1、中心距为驱动链轮中心线与拉紧链轮轴心线之间的距离。
2、链板宽度为链板底部的内侧宽度。
注意亊项
1、链轮中心距的允许偏差在一个链节距
2、输送机的给料速度按下列系列选取，其偏差不得超过±10%
速度 代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | T |
速度 m/s | 0.02 | 0.025 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.10 | 0.12 | 0.16 | 0.20 | 0.02-0.2或0.05-0.16 |
注：T为调速式速度代号，其中0.05-0.16适 | 用于BZ3150 | |||||||||||
